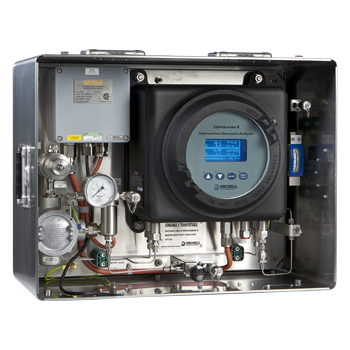

便携式烃露点分析仪可用于天然气现场测量，适用于IEC Zone 1 或 2 危险区域，NEC Class I, Division 1 Groups B, C, D。

完整的便携式天然气露点分析仪可用于现场抽查测量。放置于恒温分析室内时进行定期的在线操作。测量和功能可通过集成的字母数字显示和触摸屏人机界面快速获取，包括记录露点读数，以供操作人员查看。

规格：

烃露点测量

测量技术 黑斑™ 固定样品分析

对烃冷凝在烃露点温度时直接光检测

传感器冷却 自适应调节下自动通过 3级帕尔贴效应电子冷却

最大量程 直到 Δ 55°C 主机工作温度的测量压降

分辨率 0.1°C, 0.1°F

精度 ±0.5°C 烃露点

(单种和多种凝析成分分析)

样品流速 0.03 至 0.06m³/hr (0.5 至 1.0 Nl/min) -最低流量报警标准

测量频率 6 次/小时 (推荐)

12 次/小时 (最大)

水露点测量

测量技术 金属氧化物陶瓷湿度传感器

可选单位 露点: °C 和 °F 水露点

水分含量: lb/MMscf; mg/m³, ppmV

(转换方式 IGT#8 或 ISO18453)

分辨率 0.1°C, 0.1°F

0.1 lbs/MMscf, 1 mg/m³ ppmV

量程 校准量程从 -100 至 +20°Cdp

精度 ±1°C -59 ~ +20°Cdp

±2°C -100 ~ -60°Cdp

压力测量

烃露点分析压力

单位 MPa, barg, psig

分辨率 0.1 MPa 和 barg, 1 psig

精度 烃露点: ±0.25 barg

水露点: ±0.5 barg

烃和水露点分析仪

采样气体 天然气直到 100 barg, 取样系统中压力调节

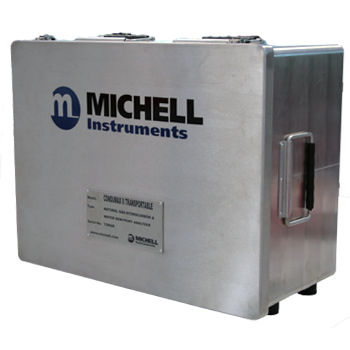

外壳 手提箱是316不锈钢材料结构，带可拆卸的盖子方便查看和便于运输/操作的橡胶脚

仪器是EExd 铸造外壳，带可拆卸的观察口，冷凝保护作用的内加热

气体连接 采样输入，带旁路排气口的过滤器，排水系统

采样系统： 1/4” NPT 内螺纹接口，快速连接Minimess® 软管

过程连接：1/4” NTP 外螺纹

工作环境 室内/室外 0 ~ +40°C; 最大 95% RH*

电源 110 或 230 V AC, 50/60 Hz, 300 W

重量 60kg (大约)

数据记录 150 条数据记录，至少储存24小时 (存储在短暂存储器中);

单次记录： 烃露点和压力分析，水露点和过程压力；

查看界面：触摸屏带自动统计分析；最大值，最小值，持续记录期间的平均值

集成的显示 / 键盘 真空荧光显示的触摸屏

输出 Modbus RTU, RS485 @ 9600 波特率；

两路 4-20 mA 线性 (非隔离) 输出， 用户可对任何露点或压力参数的组合进行配置；

需连接额外的外部接线盒

报警 过程和分析仪状态通过软件注册和显示标注获取。 每个采样流体分析仪集成低流量报警故障标准23mA；

分析仪综合状态信息会显示在HMI上

需连接额外的外部接线盒

认证

危险区域认证 ATEX: II 2G Ex d e IIB+H2 T3

Gb Ta= -20°C ~ +40°C

IECEx: Ex d e IIB+H2 T3 Gb

Ta= -20°C ~ +40°C

*定制需求请咨询PST销售。
