Condumax II碳氢和水露点分析仪可连续、自动地测量保证天然气质量的两个关键参数。它采用“黑斑”冷镜光学技术测量碳氢露点，精度高，长期可靠。水露点测量是使用密析尔金属氧化物陶瓷湿度传感器。

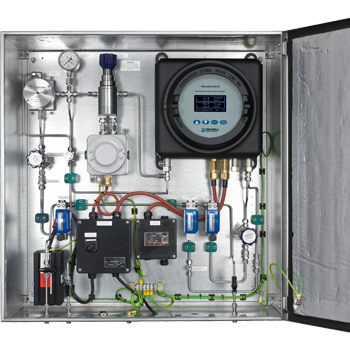

Condumax II 置于紧凑型的防爆外壳内。室内室外取样系统均可以使用，适用任意压力下天然气样气的调节，高到138 barg。根据实际的应用和要求，我们可以提供定制的加工设计服务。

Condumax II可以用于天然气中氢含量多达20%的测量，无需做进一步调整。

规格：

烃露点测量

测量技术 黑斑TM固定样品分析

在碳氢露点温度下，直接光检测碳氢的凝析

传感器冷却 自动冷却，通过3级帕尔贴效应电子冷却器

最大量程 一直到 Δ -55K 根据主机操作温度

精度 ±0.5°C 碳氢露点 (单一或多种冷凝分析)

样气流量 0.03m³/hr (0.5 Nl/min) - 标准警报

测量频率 6 次/小时 (推荐)

12 次/小时 (最大)

工作压力 最大. 100 barg (1450 psig)

水露点测量 (可选)

测量技术 密析尔金属氧化物陶瓷湿度传感器

单位 -水汽含量 °C and °F 水露点; lb/MMscf; mg/m3, ppmV

分辨率 0.1°C, 0.1°F

量程 校准量程 -100...+20°C 露点

精度 ±1°C -59...+20°C 露点

±2°C -100...-60°C 露点

样气流量 0.06 - 0.3 m3/hr (1...5 Nl/min) 标准警报

温度系数 算法补偿 (-20...+50°C)

工作压力 最大 138 barg (2000 psig)

压力测量

碳氢露点分析压力

可选水露点过程压力

单位 MPa, barg, psig

分辨率 0.1 MPa 和 barg, 1 psig

量程 碳氢露点: 0...100 barg

水露点:  0...200 barg

精度 ±0.25% FS

碳氢露点分析仪

分辨率 碳氢和水露点: 0.1°C

样气条件 天然气最大压力 100 barg, 取样系统内压力调节

外壳 防爆外壳带可拆卸的玻璃视窗面盖，内部自带防冷凝的加热

样气连接 碳氢和水露点通道可以选择 1/8” NPT (ATEX / IECEx) or 1/4” NPT (CSA) 内螺纹端口; 取样系统接口: 6mm 外径 or 1/4” 外径

操作环境 室内/室外 -20...+50°C; 最大 95% RH

电源 90...260 V AC, 50/60 Hz, 125 W 主机

300 W c/w 取样系统 (室内)

400 W c/w 取样系统 (室外)

重量 22.5kg 主机

60kg (大约) c/w 取样系统 (室内)

75kg (大约) c/w 取样系统 (室外)

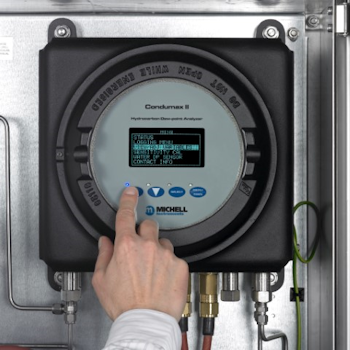

一体式显示/键盘 触摸屏带真空荧光显示键盘

输出 Modbus RTU, RS485 @ 9600 baud rate

两路 4...20 mA 线性 (非隔离) 输出，用户定义露点或压力参数的组合

报警 通过软件寄存器和屏幕注释来指出过程和分析状态

为每个样品设置了低流量报警

状态出错则电流输出，1通道为23mA

证书

危险区域证书 ATEX: II 2G Ex db IIB + H2 T3 Gb; Tamb -40°C...+60°C

IECEx: Ex db IIB + H2 T3 Gb, Tamb -40°C...+60°C

cQPSus: Class I, Division 1, Groups B, C 和 D, T3 Tamb -25°C...+60°C;

CL I ZONE 1: Ex db IIB+H2 T3 Gb, AEx db; IIB+H2 T3 Gb; Tamb -40°C...+60°C

模式认证 GOST-R, GOST-K
