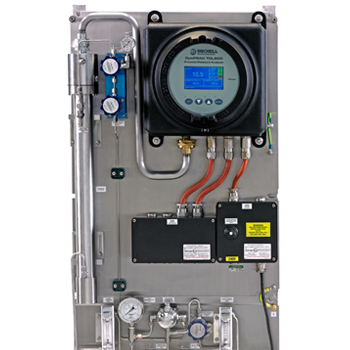

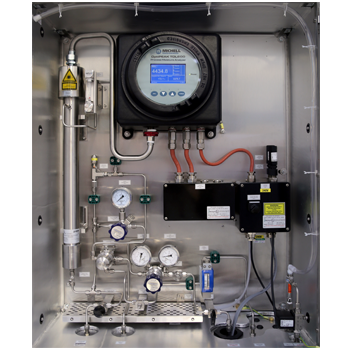

新一代的 TDLAS 分析仪，在成分变化的天然气和沼气中，进行全自动的，在线湿度测量。 OptiPEAK TDL600 激光分析仪采用先进的激光光谱吸收原理和信号处理技术，是一款高稳定性，性能不错的分析仪， 主要用于天然气中湿度的测量。采用非接触测量技术，只需少的维护成本，甚至在苛刻的条件下，例如测量过程中改变沼气或酸气的含量。这款分析仪取得了所有危险场合的认证，具有不错的性能，高稳定性和灵敏度。

OptiPEAK TDL600可用于测量天然气中含氢量高达20%，无需升级设备

规格：

测量技术 TDLAS

量程范围 1 ppmV 到 1000 ppmV

精度 ±1% 读数 >100 ppmV

±1ppmV <100 ppmV

重复性 <1 ppmV (长期稳定 <0.1 ppmV/每年)

测量极限 1 ppmV

测量单位 ppmV, lb/MMSCF, (ISO18453 or IGT#8),

mg/Nm3, dew point °C or °F

响应速度 光路反馈 0.2s

刷新显示 2 to 3s

工作温度 室内版：+10°C到+45°C

室外版*：–20°C ~ +45°C

带冷却选型的室外版*：–20°C ~ +55°C

电气参数

电压 110 V AC 或 230 V AC 50/60Hz

供电 室内安装: 80W

室外安装: 180W

模拟信号 输入: 2 x 4-20 mA 用户可配置

输出: 3 x 4-20 mA, 3个警报 250 V AC, 10A

数字通信 RS485 ModBus RTU

数据记录 用户可选择采样周期，从10秒到1天，记录相关参数

本地显示 4.3” 液晶触摸屏

电气接口 3 x M20

校验

出厂模式 3 点， 溯源到NPL 和 NIST

推荐校验 根据用户需求

机械指标

样气流量 1 Nl/分 样气， 1 到 5 Nl/分

样气过滤旁路

进气压力 最大 1450 psig (100 barg)

出气压力 出气口 0.7 到 1.4 bara, 过滤旁路

最大到 3 barg

工作环境 室内/室外 -20 ~ 60°C. 最高 95% RH

外壳标准/包装 铝合金，防爆外壳， IP66,NEMA 4

气路端口 1/4” NPT (F)

重量 40kg (88lbs) (不带取样系统)

取样系统外壳 304L 或 316L 不锈钢

危险场合认证 ATEX: II 2 G Ex d ib op is IIC T5 Gb

IECEx: Ex d ib op is IIC T5 Gb Tamb –20°C ~ +60°

cQPSus: Class I, Division 1, Groups A, B, C, D, T5

TC TR Ex: Tamb –20°C ~ +60°C, IP661 Ex d ib op is IIC T5 Gb
