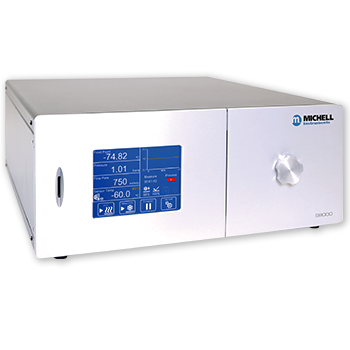

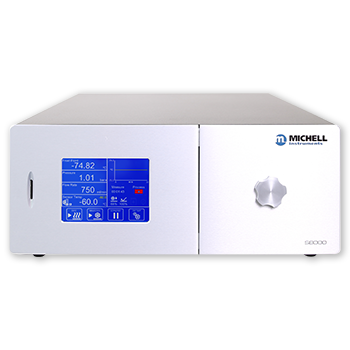

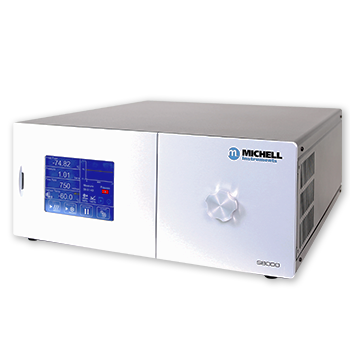

S8000 -100 露点仪直接测量镜面上冷凝的形成，具有-100...+20 °C 霜点/露点的宽泛测量范围。 它采用了先进双光学系统，可以检测镜面上凝结水分的细微变化。这带来了高度灵敏性和对露点变化的快速反应，即使在测量具挑战性的非常低的露点水平下也是如此。系统完全自动控制，意味着无需操作员干预。该仪器提供一系列的Modbus数字通信，以及模拟输出允许远程监测或通过特定的S8000 -100 记录软件监测。后面板上提供4线Pt100 连接，用于远程镜面温度监测。高对比度的触摸屏LCD显示器，提供完全可定制的测量值本地指示，以及趋势图和故障警告。

规格：

露点传感器

量程 -100...+20 °C 霜点/露点

精度* ±0.1 °C

重复性 @ -100 °Cfp ±0.15 °C

稳定性 @ -100 °Cfp ±0.1 °C

响应速度 <2hrs 至 ±0.25 °C 稳定 @-90 °Cfp

<6hrs 至 ±0.25 °C 稳定 @-100 °Cfp

温度相关性 @ -100 °C ±0.15 °Cfp 每 1 °C 环境温度变化

镜面 镀金铜

温度测量 4 线 Pt100, 1/10 DIN B 级

样气流速 500...1000 ml/min (建议 750 ml/min)

样气压力 1.6 bara 最大

压力传感器

量程 0...1.6 bara

精度 精度 0.25% FS 通常热误差 1.5% FS 通常漂移

0.2% FS/p.a 非累积温度补偿 -20 °C...+80 °C

流量传感器

量程 0...1000ml/min

精度 ±1.5% FS (10...100% 额定流量)

监测器

分辨率 用户可选择至 0.001 °C，取决于参数

测量单位 °C 露点/霜点，°C 温度，ml/min 流量，bara 压力

计算单位 相对湿度 – %，绝对湿度 – g/ m3，ppmV，混合比 – g/kg，湿球温度 (Twb) – °C，°F，水蒸气压 (wvp) – Pa，压力换算 DP – °C，°F，压力 – kPa，Barg，Psia，Psig

输出 模拟: 2x 有源 mA 输出，可配置 0...20 mA 或 4...20 mA

数字: Modbus RTU 基于 USB

可选: Modbus RTU 基于 RS485/RS232, Modbus TCP 基于以太网

报警: 1x 过程继电器

1x 报警继电器

都是 C 型, 1 A, 30 V DC

用户界面 5.7" LCD 触控屏

数据记录 SD 卡 ( 提供 8GB) 和 USB 接口。支持 SD 卡 (FAT-32) – 32 GB 最大。允许记录 2400 万个日志或 560 天，2 秒记录间隔

环境条件 +5 °C...+30 °C

电源 85...264 V AC

功耗 185 VA

机械参数

尺寸 (W x H x D) 440 mm x 185 mm x 515 mm

重量 22 kg

样气连接 进口: ¼" VCR

出口: ¼" Swagelok 管接头

其他

可选远程温度探头 4 线 Pt100, 1/10 DIN B 级, 2m 电缆

校准 5 个点 UKAS 校准至 -90 °Cfp , -100 °Cfp

* 测量精度指的是被测仪器和校正基准之间的最大偏差。校准系统相关的不确定性 及检测和后续使用期间的环境条件也需考虑。
