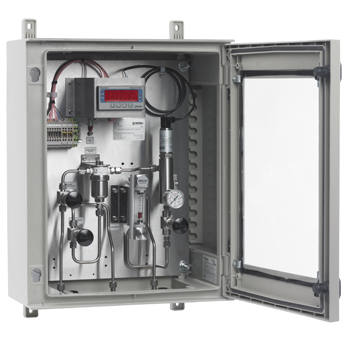

ES20 紧凑取样系统能够可靠且精确地测量压力高20 bar的多种工业气体应用中的露点或湿度。该取样系统是一种经济、高质量的解决方案，交货期短。

规格：

电气参数

电压 (仅真空泵)230 V AC**

工作条件

工作温度

配备以下装置的ES20：

微粒过滤器或聚结过滤器，无监视器： -15 至 +60°C

微粒过滤器或聚结过滤器，无监视器：0 至 +50°C

真空泵，有监视器或无监视器： 0 至 +40°C**

进气压力配备以下装置的ES20：

微粒过滤器： 0 至 20 barg

聚结过滤器： 0 至 20 barg

真空泵： -0.3 bar 至 1 barg**

流量速率1 ~ 5 Nl/min

机械参数

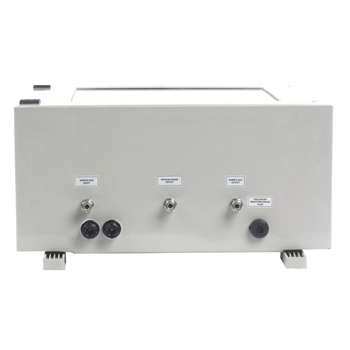

过程连接及材质通过 6mm 或 1/4” 管接头进行进/出口过程连接，316 不锈钢

接液部件不锈钢管，过滤器外壳和配件 (316 不锈钢)，

滤芯 (硼硅酸盐玻璃微纤维 )，

变送器取样块 (316 不锈钢)，

带 Viton ® 的密封流量计(硼硅玻璃)，

泵 (Teflon®)

防护等级无外壳：无保护 (仅底板)

GRP & SS 外壳：IP66, NEMA 4X

外壳材质底板：316 不锈钢

GRP 外壳：玻璃纤维增强聚酯和4mm安全玻璃

SS 外壳：316 不锈钢和 4mm 安全玻璃

尺寸底板：457mm x 350mm x 2mm (h x w x d)

GRP 外壳：530mm x 430mm x 200mm (h x w x d)

SS 外壳：500mm x 400mm x 200mm (h x w x d)

压力和流量控制大气压或过程压力：通过计量阀、压力计和流量计

真空压力：计量阀、压力计、带阀流量计、自调节真空泵

气体过滤微粒过滤器 - 硼硅玻璃微纤维 (0.1 微米颗粒过滤率达 99.5% 以上)

聚结过滤 - 硼硅玻璃微纤维 (0.1 微米颗粒和气溶胶过滤率达 99.5% 以上)

电气参数底板：通过终端轨道

GPR 和 SS 外壳：通过 M20 塑料电缆接头

可互换性完全可以互换的组件

取样模块过程连接兼容带 5/8” 和 3/4” UNF 过程连接的各种露点变送器

露点测量参数 (可选)*

量程 (dp)-100 ~ +20°Cdp，-110 ~ +20°Cdp

精度 (dp)高达 ±1°Cdp

高达 ±2°Cdp

*其他信息可参照 Easidew Transmitter和 Easidew Online datasheets

**不适用于ES20 Easidew PRO XP 版本
