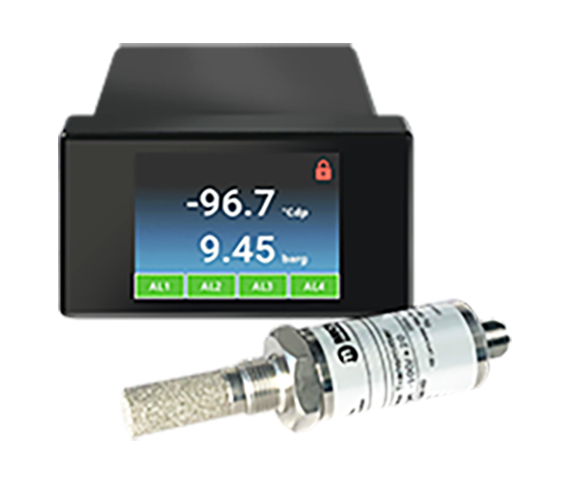

多功能触摸屏Easidew Advanced Online 露点变送器易于安装和配置，可测量和显示露点、水分含量和压力。提供模拟、数字和4个可编程继电器报警输出，带有前屏幕或软件app显示配置。

这是Cermet II 的替代产品。

规格：

性能参数

量程-110...+20 °C (-166...+68 °F) dp; -100...+20 °C (-148...+68 °F) dp

精度 *±1 °C 对于 -60 至 +20 °C dp (±1.8 °F, -76...+68 °F dp)

±2 °C 对于 -100 至 -60 °C dp (±3.6 °F, -148...-76 °F dp)

响应时间5 分钟至 T95 (干到湿)

重复性0.5 °C (0.9 °F) dp

传感器校准可追溯至 13 点校准证书

辅助压力输入45 MPa (450 barg/6527 psig) 最大

压力补偿动态 4 ...20 mA 压力变送器或固定的可编程值

水分含量刻度ppmV, lbs/MMscf, g/m3 单位自动补偿

继电器报警类型/等级2 x A 型，2 x C 型 30V DC 5A，符合 Namur，可编程继电器输出，用于过程或故障

电气参数

传感器输入信号Modbus RTU 基于 RS485

在线输出信号

3 x 4...20 mA 通道; Modbus RTU 基于 RS485; 4个可编程继电器报警

在线输出露点，水分含量，压力

最大模拟输出刻度量程露点: -110至 +20 °C (-166 至 +68 °F); 气体中水分含量: 0 至 ppmV

电源电压85...265 V AC; 18...30 V DC

电流消耗AC 电源: 7.5 VA

DC 电流: 170 mA @24 V DC

电气安全BS/EN61010-1: 2010

工作参数

工作温度传感器: -40...+60 °C (-40...+140 °F); 过程监测器: 0...+50 °C (+32...+122 °F)

补偿温度范围传感器: -20...+50 °C (-4...+122 °F); 过程监测器: 不适用

储存温度传感器: -40...+60 °C (-40...+140 °F); 过程监测器: 0...+60 °C (+32...+140 °F)

工作压力45 MPa (450 barg/6527 psig) 最大

传感器流速1...5 Nl/min 安装在标准的取样套筒; 0...10 m/sec 直接插入

机械参数

防护等级传感器: IP66 符合标准 BS EN 60529:1992+A2:2013;

NEMA 4 防护符合标准; NEMA 250–2014

过程监测器: IP54 & NEMA Type 2 & 12K 仅前板

系统材质传感器 & 取样套筒: 316 不锈钢

过程监测器: UL Rated ABS - EpsotechAB AN2 V0

尺寸传感器: L=119 x ø27 mm / L=4.69” x ø1.06” (无连接器电缆)

过程监测器: 1/8 DIN 外壳, 90 x 40 x 92 mm / 3.54 x 1.57 x 3.62” (w x h x d)

取样套筒: 55.2 x 30 mm / 2.17 x 1.18”

过滤器 (保护传感器)标准: HDPE<10μm

可选: 316 不锈钢烧结防护<80μm

传感器/取样套筒过程连接G1/2” BSP, 3/4” 16 UNF, 5/8” 18 UNF

取样套筒进气口/出气口连接1/8” NPT

系统重量传感器 150 g (5.29 oz); 取样套筒 250 g (8.82 oz); 过程监测器 280 g (9.88 oz)

传感器电气连接Easidew M12: M12 5 针脚 (A Coded)

传感器电缆可选 2, 5, 10 米 (6.5, 16.4, 32.81 英尺) 连接器/电缆

显示类型LCD 触摸屏 320 x 240 像素

注 * 过补偿温度范围
